Schüco Grid2Shell Freiformfassade

Schüco Grid2Shell ist eine Fassadenlösung als Sonderkonstruktion.

Es handelt sich um eine freitragende Aluminium-Glas-Konstruktion, die als vollwertige Vorhangfassade und auch als Lichtdachkonstruktion in Ganzglasoptik objektspezifisch eingesetzt werden kann.

Die Ganzglas SG Profillösung mit dreistufigen Dichtungsaufbau wird über speziell vorgefertigte Knotenpunkte verbunden. Zusätzliche tragende oder aufbauende Stahlunterkonstruktionen sind Vergangenheit.

Mithilfe eines selbsttragenden Stecksystems funktioniert Schüco Grid2Shell einfach planbar und im Plug & Play Prinzip.

Die hochfesten speziell legierten Tragprofile werden ohne aufwändige Schweißverbindungen einfach mit speziell angefertigten Knotenelementen verbunden. Der Einsatz kostspieliger Schwerlastkräne kann üblicherweise entfallen.

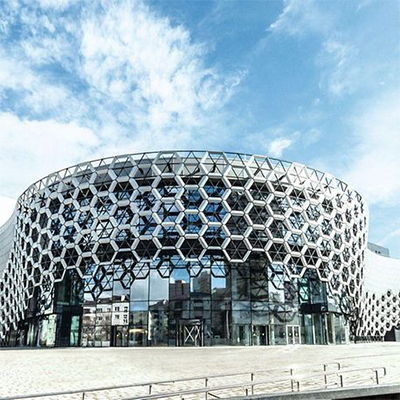

Durch dreieckige oder mehreckige Rasterelemente sind individuelle Formen der Gebäudehülle realisierbar. Besonders einzigartige Gebäudeformen entstehen durch die Möglichkeit, die Konstruktion fließend von der vertikalen Fassadenebene in den Dachbereich übergehen zu lassen.

Schüco liefert neben den Komponenten der Grid2Shell Serie auch eine Unterstützung bei der statischen Vordimensionierung.

Zur Planung sind Softwareprodukte wie Rhino oder Grasshopper erforderlich, die parametrisierte Planung unterstützen.

Hierbei ermittelte Daten werden über Schüco an den Vorlieferanten der Knotenpunkte übermittelt. Im Anschluss werden anhand des finalen Projektmodells die einzelnen Verbindungsknoten gefertigt. Durch Verwendung dieser digitalen Modelle ist eine schnelle und sichere Auftragsbearbeitung gewährleistet. Bei der Fertigung der Verbindungsknoten werden die Knotenabzweigungen nummeriert und unverwechselbar gekennzeichnet, sodass eine den Tragprofilen zugeordnete Plug-&-Play-Montage ermöglicht ist.
