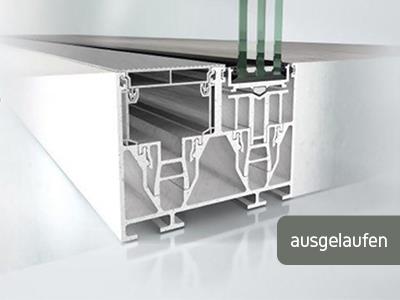

Schüco ASS 77 PD.SI

  • Panorama Design mit bester Wärmedämmung ab Uw = 0,84 W/(m²K)
  • Bodentiefe Verglasung für maximale Transparenz und größtmöglichen Lichteinfall
  • Gesamtbreite bis 19m mit Flügelmaßen B x H bis maximal 3.2m x 3.5m
  • Ansichtsbreite ab 37 mm im Stulpbereich
  • Flügelgewichte bis 500 kg, einfache Reinigung
  • Verdeckt liegende Motore bieten hervorragenden Bedienkomfort
  • Schnelle, geräuschlose Bewegung über Bedienfeld oder Taster
  • Intelligente Sensortechnik und beste Wärmedämmung für höchsten Wohnkomfort
  • Einbruchhemmung bis Klasse RC 2 nach ENV 1627
  • Antriebs- und Verriegelungstechnologie mit einfacher Wartung und Pflege

Neueste Werkstoff- und Beschichtungstechnologie für höchstwärmegedämmte Schiebesysteme mit größtmöglicher Transparenz

​Das Schüco Schiebesystem ASS 77 PD.SI (Super Insulation) basiert auf Profilen aus glasfaserverstärktem Kunststoff und bietet dank modernster Werkstoff- und Beschichtungstechnologien eine einzigartige Wärmedämmung ab Uw = 0,84 W/(m²K). Die GFK-Profile werden serienmäßig über Schüco bearbeitet und beschichtet. Schüco ermöglicht damit seinen Metallbaupartnern einen einfachen Einstieg in eine innovative Werkstofftechnologie mit attraktiven Wachstumsperspektiven.​



Systemmerkmale

ProduktSchiebetüren
WerkstoffVerbundmaterial
EnergieGut Wärmegedämmt (1,3 ≤ Uf ≤ 2,0)
ProduktTypPanorama sliding systems
Zulüfter
SicherheitsmerkmaleEinbruchhemmung RC2
Schutzklasse SK1
Schutzklasse SK2
Schutzklasse SK3
Schutzklasse SK4
FunktionMotorisierbar
Schüco WindowControlSystem WCS
Steuerbar
Comfort control
Funksystem
Dezentrale Lüftung
Barrierefreiheit
Schüco Fingerprint
Schüco Code Tastatur
Schüco Kartenleser
SteuerungManuell schaltbar
Elektrisch schaltbar
VOC Steuerung
CO2 Steuerung
Feuchte Steuerung
Wind Steuerung
Schaltleiste Steuerung
Gestaltung/DesignStandard
OberflächeFlüssiglack (Schüco WetColor)
SchallschutzErhöhter Schallschutz größer 45dB
KennzahlenWärmedämmung Uf in W/m²K: von 1,7 bis 1,2
Wärmedämmung Ud in W/m2K bis: 0,84
Einbruchhemmung RC: von RC1 bis RC2
Standard Ansichtsbreite in mm: 150
Bautiefe in mm: 77
Pulver: Varianten eingeschränkt
Eloxal: Varianten eingeschränkt
Nasslack: Varianten eingeschränkt
Edelstahllook: Varianten eingeschränkt
Luftdichtheit: 3
Schlagregendichtheit: 9a
Widerstand gegen Windlast: C2/B2
Bedienungskräfte: 2

Ja. ​Für RC2 werden andere Verriegelungs-Bauteile Art.Nr. 276455 und zusätzlich die Adapterstücke Art.Nr. 276328 verwendet. Die Verglasung muss verklebt werden (P4A). Siehe K-Zeichnung K1010322 für RC 2 Verriegelung von Schüco ASS 77 PD.HI.

​Wählen Sie bitte gemäß dem Ihnen vorliegenden Produkt die jeweils aktuellen Firmware/Software Stände (siehe "Aktuell").
Wir listen in diesem Verzeichnis - wenn vorhanden - beabsichtigt auch die historischen Versionen auf (siehe "Abgelaufen").

1) Schüco ASS 77 PD
   Aktuell
      Schueco ASS 77 PD Service Tool V0.27 2018-01-24.zip

   Abgelaufen
      Schueco ASS 77 PD Service Tool V0.26 2016-02-19.zip

      Schueco ASS 77 PD Service Tool V0.24 2015-06-25.zip

2) Hauptsteuergerät
   Aktuell
      Schueco ASS 77 PD - V35 2016-03-03.zip

3) Schiebeantrieb
   Aktuell
      Schueco ASS 77 PD Service V23 2014-10-17.zip



Profile
Anodisierung gemäß Vorgaben für Küstengebiete

Beschlag
Sämtliche Beschlägeteile sind gemäß Vorgaben für Küstengebiete zu behandeln

Laufrollen
Schüco Standard-Laufrollen sind für Küstengebiete nur bedingt geeignet – ​es werden 240 Stunden im Salzsprühnebeltest erreicht. Es ist mit erhöhtem Wartungsaufwand zu rechnen.

Per Sonderbestellung sind hochkorrosionsbeständige Lager der Fa. NSK verfügbar – diese halten 480 Stunden. Stand 2018-03 wird mit diesen demnächst ein Dauerlauftest durchgeführt. Allerdings würde auch hier müssen die Laufrollen von Zeit zu Zeit getauscht werden - halb so oft wie Standard-Rollen.

Bild Ergebnisse Salzsprühnebeltest 2018-03.pdf

Zu den Randverbund-Dichtstoffen von DowCorning gilt per Juni 2018:
DowCorning 3362 bleibt am Markt und ist der Standard Sekundärdichtstoff.
DowCorning 3363 ersetzt DC 3362 HD, wobei DC 3363 eine höhere Härte als DC 3362.
Laut DowCorning haben beide Produkte eine ETAG 002 Zulassung.

Schüco bestätigt, dass die Produkte DC 3362 und DC 3363 mit den Schüco Produkten 288180 und 288181 kompatibel sind.
Die Angaben in den Schüco Katalogen werden in den kommenden Wochen angepasst

Allgemeine Aussagen zum Primärdichtstoff sind kaum möglich, da es unterschiedliche Qualitäten gibt.
Mit hochwertigen Primärdichtstoffen auf Butylbasis (PIB) ist der Klebstoff 288180 laut Hersteller verträglich.
Hier müssen unsere Kunden weiterhin beim jeweiligen Isolierglashersteller nachfragen.

Information
Die Markennamen von DowCorning haben sich geändert.
Zum Beispiel Dow Corning 3362 heißt jetzt DOWSIL 3362.

1) Voraussetzungen für den Bezug von Schüco Panorama Schiebesystemen

  • Siehe bitte auch die beiliegende Broschüre muss der Interessent über eine Zertifizierungsschulung und ein gültiges Zertifikat verfügen.
  • Zur Freigabe der Serie ist eine Serien affine Werkstattgröße und Werkstatteinrichtung erforderlich.
  • Sobald der Interessent die Lizenzurkunde in Händen hält, wird in unserem ERP System eine grundsätzlich vorhandene Liefersperre aufgehoben.
  • Diese Vorgehensweise haben Schüco und AluKönigStahl gewählt, um gut geschulte und zertifizierte Verarbeiter entsprechend zu bevorzugen und sicherzustellen, dass Endkunden funktionierende Anlagen erhalten.
    Das Auftreten von Beanstandungen bei Panorama Schiebeanlagen wird hierdurch auf ein Minimum reduziert.

2) Registrierung des Interessenten bei www.alukoenigstahl.com
Nach der Registrierung können Interessenten auf die entsprechenden Serien-Dokumente in AKS TechDoc und auch auf die Zertifizierungsunterlagen in AKS e-Academy zugreifen. Die Zugriffs-Berechtigung darauf vergibt AluKönigStahl nach Rücksprache mit dem zuständigen Verkauf-Aussendienst Mitarbeiter und Bewertung der Werkstatt-Ausstattung.

3) Zugang zu AKS e-Academy für die Zertifizierungs-Schulung
Die Teilnehmer erhalten vor dem Zertifizierungstraining Zugang zu den Schulungsdokumenten der AKS e-Academy.
Es sind dort auch Vorbereitungstests zum abschließenden Zertifizierungstest in mehreren Sprachen aufrufbar.

4) Zertifizierungsschulung und personalisierter Zertifizierungstest
AluKönigStahl bietet in regelmäßigen Abständen Zerifizierungsschulungen an. Zertifikate werden personenbezogen ausgestellt.
Mindestens eine Person eines Unternehmens muss zertifiziert sein, besser drei Mitarbeiter je aus Montage, Fertigung und Planung.

Der abschließende Zertifizierungstest kann per Papier oder per e-Questionnaire durchgeführt werden.
Eine Registrierung auf unserer Homepage und die Mitnahme eines Laptops zur Schulung sind (auch) deshalb empfohlen.

Das Ergebnis des Tests muss > 50% sein (für einen Punkt je Frage müssen alle jeweils möglichen Antworten korrekt sein).

5) Freigabe zur Belieferung
Das Schüco und AluKönigStahl ERP System sieht eine grundsätzliche Sperre relevanter Artikel aus den PD-Systemen vor.
Mit positiver Zertifizierung wird diese Sperre aufgehoben. Die Namen der zertifizierten Personen je Firma werden bei AluKönigStahl in Evidenz gehalten. Eine Rezertifizierung nach Ablauf von 3 Jahren ist erforderlich.
