Die Schüco Panorama Design Schiebelösung AS AL 75 wurde gemeinsam mit air-lux entwickelt.
Schüco AS AL 75 bietet im geöffneten Zustand entweder eine hochklappbare Schwelle oder eine mitlaufende Null-Schwelle.
Die über Kompressor und separaten Druckknopf aufblasbare Luftdichtung ermöglicht spezielle Fensterformen wie gebogene oder geneigte Öffnungsvarianten.
Schiebeflügel bis zu 25 m² Größe
Die Luftdichtung kann mehr Bautoleranzen aufnehmen als herkömmliche Dichtungssysteme. Flügelbreiten bis 8 m und Höhen bis 6 m bei einem Gewicht bis zu 1,8 Tonnen ermöglichen Schiebeflügel wie eine Glasfassade – geräuschlos verschiebbar.
Bedienung und Funktion
Die Bedienung erfolgt am Fensterrahmen über einen Taster mit integrierter LED. Das Öffnen und Schließen läuft leise ab – manuell oder motorisch ohne Kraftaufwand. Zugangsoptionen wie Schlüsselschalter, Zahlencode, Fingerprint oder Transponder sind im Außenbereich möglich. Bei Stromausfall können die Elemente manuell geschoben werden.
100% dicht und hervorragende Laufeigenschaften
Im offenen Zustand (bei inaktiver Dichtung) wird Schiebeflügel mit minimalem Kraftaufwand bewegt. Ein Kompromiss zwischen Dichtheit und Laufeigenschaften wie bei üblichen Dichtungssystemen (Bürste/EPDM Dichtung) entfällt.
Dichtungssystem
Für eine aktive Dichtung im geschlossenen Zustand wird per Tasterdruck Luft in die Dichtung gepumpt. Diese drückt sich an den Schieberahmen und verschließt den Spalt zwischen Schiebeelement und festem Rahmen absolut dicht. Zum Öffnen wird der Taster erneut bedient. Die Luft entweicht und die Dichtung faltet sich zusammen.
Sicherheit
Schüco AS AL 75 ist mit mechanischen Zusatzkomponenten und speziellen Glas bis Widerstandsklasse RC 3 baubar. Schuss-sichere Gläser oder Alarmgläser sind bis zu einer Elementdicke von 58 mm möglich. Elektronische Komponenten für die Überwachung (Schließstellung, Verriegelung) sind möglich. Mobile Geräten wie Smartphones und Tablets sind an Alarmanlage bzw. Hausleitsysteme anschließbar.
Öffnungstypen
Schüco AS AL 75 ist nur eingleisig baubar. Der Schiebeflügel fährt außen vor der Festverglasung.
Mögliche Öffnungstypen: Typ 2A/1, 2B, 2C, 1A Inwall, 2D/1, 2D/1 90° Innenecke mit Profil, 2D/1 90° Außenecke mit Profil, 2C 90° Außenecke mit Profil, 2C 90° Innenecke mit Profil, Ganzglasecken auf Anfrage
Automatisation
Eine Motorisierung empfehlen wir ab ca. 600kg. Motorisierung ist auf Wunsch nachrüstbar. Der air-lux Antrieb ist bei allen Öffnungsarten unsichtbar in den Rahmen integriert und benötigt weder Einbaunischen noch Aussparungen in der Decke.

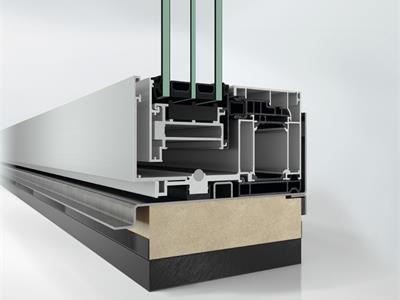

Aufbau der Schwelle
Für maximalen Komfort und behindertengerechte Schwellenausbildung kann das System optional mit einer schwenkbaren Bodenklappe oder mit einem nachlaufenden Schwellenschlitten ausgestattet werden. Bei der Verwendung des Schwellenschlittens muss gegenüber der Öffnungsrichtung ein freies (Fest-)Feld vorhanden sein, in dem der Schwellenschlitten im geschlossenen Zustand parkt.
Absturzsicherung innen
Innenseitig kann ein Ganzglasgeländer direkt in das System integriert werden. Die Absturzsicherung ist von außen kaum wahrnehmbar. Weil das Verbundsicherheitsglas innen und unbewittert ist eine Abdeckung der oberen Glaskante verzichtbar.
